Meten draagkracht dikke verhardingen

Heavy Weight Deflectometer

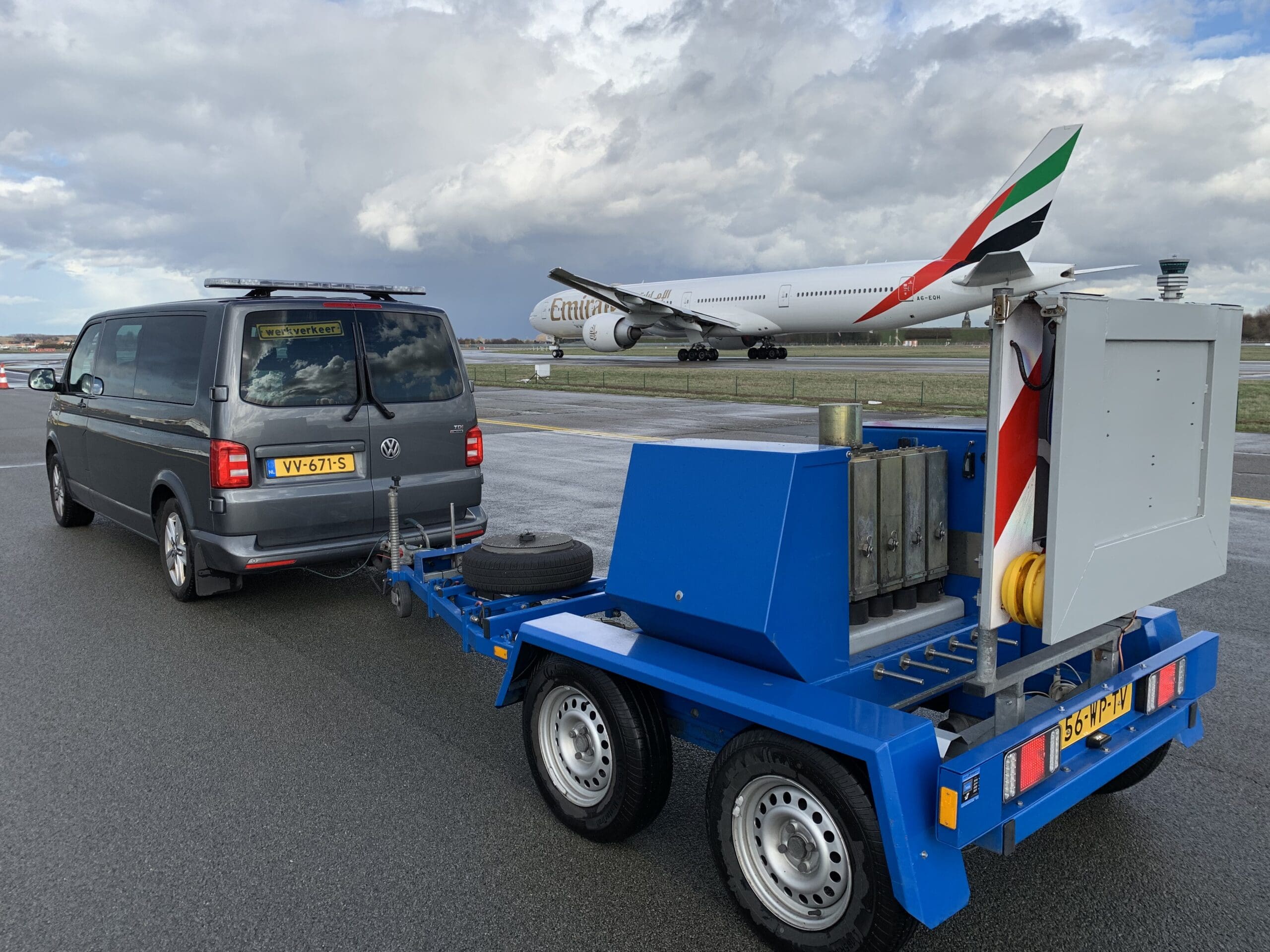

Met onze Heavy Weight Deflectometer (HWD) voeren we valgewichtdeflectiemetingen uit op dikke en stijve verhardingen zoals vliegveldverhardingen. Onze HWD’s simuleren zware wielbelastingen van vliegtuigen, zoals de Airbus A350 en Boeing 777, en van transportvoertuigen zoals straddle carriers en reach stackers.
De HWD is daarmee uitermate geschikt voor draagkrachtmetingen op zwaar belaste verhardingen zoals vliegveldverhardingen en containerterminalverhardingen.

Werkwijze

Het principe van de Heavy Weight Deflectometer is gelijk aan de Falling Weight Deflectometer, de doorbuiging van de verharding wordt gemeten door middel van een dynamische belasting met een vallend gewicht. Het verschil tussen de HWD en zijn kleine broertje de FWD, zit hem met name in de maximale wielbelasting die kan worden gesimuleerd. Deze is bij de HWD veel hoger. De meting is niet-destructief en volledig automatisch, dat betekent dat er geen schade aan de verharding wordt toegebracht. Met behulp van analytische software wordt vervolgens de stijfheid, restlevensduur en onderhoudsmaatregel voor de verharding bepaald.

Modern en snel

QRoad werkt met krachtige en moderne Dynatest HWD apparatuur voor snelle en betrouwbare valgewichtdeflectiemetingen. In combinatie met ons ervaren team van operators zorgen wij voor een correcte uitvoering in het veld en een efficiënte verwerking van de meetgegevens.

Voorbereiding, veldmetingen en dataverwerking sluiten nauw op elkaar aan, waardoor resultaten snel beschikbaar zijn. Onze apparatuur en operators zijn 24/7 inzetbaar, het hele jaar door nationaal en internationaal.

Heavy Weight Deflectometer uniek in gebruik

  • Niet-destructief bepalen van de Pavement Classification Rating (PCR)
  • Bepalen van lastoverdracht (Load Transfer Efficiency) bij voegen in betonverhardingen
  • Breed belastingsbereik van 25 tot 320 kN voor uiteenlopende verhardingstypen
  • Continue kwaliteitsborging door fabrieksmatige kalibratie, onderhoud en CROW-certificering
  • Met ons ervaren team en gespecialiseerde apparatuur voeren wij projecten wereldwijd uit
